・各種ボード
|

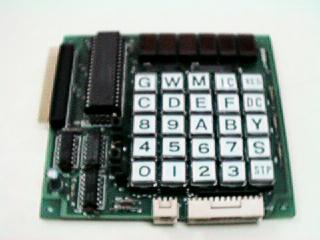

モニタキーボード
|
|
名称
|
モニタキーボード
|
|
型番
|
J-880
|
|
表示
|
アドレス4桁 データ2桁
|
|
インターフェース素子
|
Z80P10
|
|
IOアドレス
|
00～03H
|
|
モニタエリア
|
0000～07FFH
|
|
接続
|
40P S型 Z80バス
|
|
消費電流
|
5V 150mA
|
|
寸法
|
115×115m/m
|
|
備考
|
別にモニタROM要
|
|
価格（税別）
|
9,700円
|
|

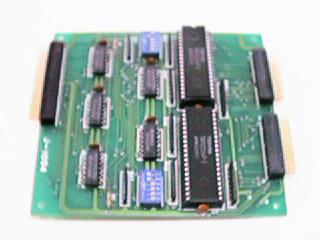

パラレルIOボード
|
|
名称
|
パラレルIOボード
|
|
型番
|
J-1004
|
|
IO素子
|
8255A×2
|
|
入出力
|
8ビット×6
|
|
ポートアドレス
|
上位6ビットフルデコード2回路独立
|
|
IOコネクタ
|
26P×2
|
|
リセット
|
CPUと同時
|
|
電源
|
5V 150mA
|
|
寸法
|
115×115m/m
|
|
備考
|
ケーブル別
|
|
価格（税別）
|
7,500円
|
|

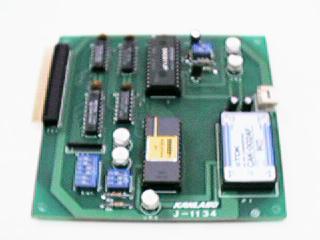

A/D・D/A12ビットボード
|
|
名称
|
A/D・D/A12ビットボード
|
|
型番
|
J-1134
|
|
A/Dコンバータ
|
ADC574A×1
|
入力電圧
バイボーラ
|
±5、±10
|
|
変換時間
|
25μs
|
|
D/Aコンバータ
|
DAC811
|
出力電圧
バイポーラ
|
±2.5V、±5V
|
出力電圧
ユニポーラ
|
+5V、+10V
|
|
ポートアドレス
|
上位6ビットフルデコード
|
|
電源
|
5V 500mA
|
|
寸法
|
115×115m/m
|
|
備考
|
ケーブル別（入出力ケーブル30cm付属）
|
|
価格（税別）
|
21,800円
|
|

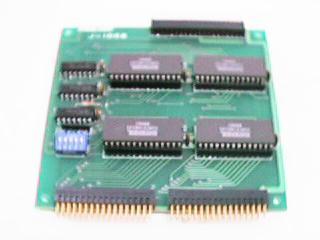

LEDドライブ
|
|
名称
|
LEDドライブ
|
|
型番
|
J-1008
|
|
インターフェイス素子
|
ICM7218B×4
|
|
表示桁数
|
32桁
|
|
点灯方式
|
ダイナミック
|
|
システムコネクタ
|
S型 40P Z80バス
|
|
ポートアドレス
|
上位6ビットフルデコード
|
|
適用LED
|
カソードコモン
|
|
DIGITドライブ電流
|
50mA MAX
|
|
電源
|
5V 100mA（バスコネクタより供給）
|
|
寸法
|
115×115m/m
|
|
備考
|
ケーブル別
|
|
価格（税別）
|
21,300円
|
|
パラレルPIOボード
|
|
名称
|
パラレルPIOボード
|
|
型番
|
J-1058
|
|
IO素子
|
Z80PIO×2
|
|
入出力
|
8ビット×4
|
|
ポートアドレス
|
上位5ビットフルデコード
|
|
IOコネクタ
|
50P×1
|
|
リセット
|
プログラムによる
|
|
電源
|
5V 150mA
|
|
寸法
|
115×115m/m
|
|
備考
|
ケーブル別
|
|
価格（税別）
|
7,200円
|
|

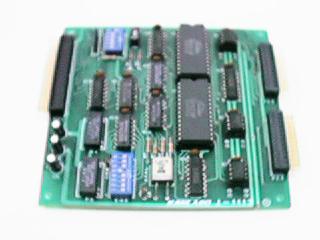

シリアルI/O
|
|
名称
|
シリアルI/O
|
|
型番
|
J-1113
|
|
送受信デバイス
|
8251A×2
|
|
クロック
|
2.4576MHz
|
通信速度
（ボーレイトファクタ＝16）
|
600、1200、2400、9600、19200、38400、76800
|
|
通信方式
|
同期、非同期
|
|
ポートアドレス
|
上位6ビットフルデコード
|
|
電源
|
5V 550mA（バスコネクタより供給）
|
|
寸法
|
115×115m/m
|
|
備考
|
ケーブル別
|
|
価格（税別）
|
12,300円
|
|

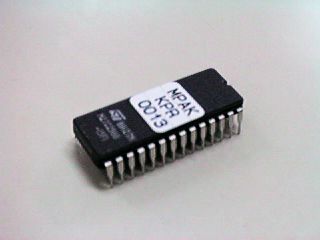

モニタROM
|
|
名称
|
モニタROM
|
|
型番
|
MPAK
|
|
モニタエリア
|
0000～7FFF
|
|
フリーエリア
|
0080～7FFF
|
|
価格（税別）
|
4,000円
|
|
CPUボード（サウンド）
|
|
名称
|
CPUボード（サウンド）
|
|
型番
|
J-1131
|
|
CPU
|
Z80A
|
|
クロック
|
2.5MHz
|
|
ROM
|
27256
|
|
RAM
|
62256×2
|
|
ROMエリア
|
起動時0000～7FFF
|
|
RAMエリア
|
0000～FFFF
|
|
IO素子
|
8255A
|
|
電源
|
5V 210mA
|
|
寸法
|
115×115m/m
|
|
付属品
|
バス、IO、電源用各ケーブル30cm付き。
|
|
価格（税別）
|
16,700円
|
|
CPUボード（RAM 32K）
|
|
名称
|
CPUボード（RAM 32K）
|
|
型番
|
J-1140
|
|
CPU
|
Z80A
|
|
クロック
|
2.5MHz
|
|
ROM
|
27256
|
|
RAM
|
62256
|
|
ROMエリア
|
0000～7FFF
|
|
RAMエリア
|
8000～FFFF
|
|
IO素子
|
8255A
|
|
電源
|
5V 250mA
|
|
寸法
|
115×115m/m
|
|
付属品
|
バス、IO、電源用各ケーブル30cm付き。
|
|
価格（税別）
|
14,600円
|
|
