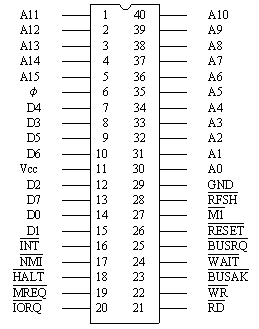

アドレスバス
|
|
A0-A15
|
メモリのアドレス指定を行う、A0～A7についてI/Oアドレスの指定も行う。
|
|
クロック入力
|
|
φ
|
CPUの動作を進めるタイミングはクロックによって作られる。
|
|
データバス
|
|
D0-D7
|
メモリ及びI/Oとのデータの送受を行う。
|
|
システム制御
|
___
M1
|
〔マシンサイクル1〕
OPコードのフェッチ・サイクル時に出力
|
_____
MREQ
|
〔メモリ要求〕
メモリに対するデータの読み書き時に出力
|
______
IOREQ
|
〔入出力要求〕
I/Oに対するデータの入出力時に出力
|
___
RD
|
〔読み出し〕
メモリ又はI/Oからのデータの読出し時に出力
|
___
WR
|
〔書き込み〕
メモリ又はI/Oに対するデータの書込み時に出力
|
_____
RFSH
|
〔リフレッシュ〕
ダイナミックメモリの為のリフレッシュ信号の出力
|
|
CPU制御
|
_____
HALT
|
〔ホールト〕
ホールト命令の実行中に出力
|
_____
WAIT
|
〔ウエイト〕
動作速度の遅いメモリやI/O素子の為CPUの動作を遅らせる為の入力
|
____
INT
|
〔割り込み要求〕
外部より割り込みをするための入力信号
|
____
NMI
|
〔ノンマスカブル割り込み〕
INTより優先順位の高い割り込み入力
|
______
RESET
|
〔リセット〕
CPUを初期状態にする
|
|
CPUバス制御
|
______
BUSRQ
|
〔バス要求〕
CPUの出力線をOFF状態にする｡メモリやI/Oを他のデバイスからコントロールするのに使用
|
______
BUSAK
|
〔バスアクノリッジ〕
BUSRQがされ、外部デバイスがバスを利用出来る様になったとき出力
|
|
電源
|
|
Vcc
|
+5V電源
|
|
GND
|
アース
|
